안테나 글에서 안테나는 특정 주파수에 딱 맞도록 조율되어 있다고 했습니다. 악기의 현을 정확한 음에 맞추듯이요. 그런데 여기 이상한 점이 있습니다.
안테나의 물리적 길이는 고정인데, 폰은 낮은 대역부터 높은 대역까지 수십 개 주파수를 다 잡습니다. 현의 길이가 하나로 고정된 악기가 어떻게 여러 음을 낼까요. 그 답이 안테나 튜너입니다.
먼저 흔한 오해부터
❌ “좋은 안테나는 모든 주파수를 다 잘 잡는다”
그런 안테나는 없습니다. 안테나는 원래 좁은 대역에서만 제 성능을 냅니다. 대신 튜너가 그 잘 잡는 지점을 필요한 주파수로 옮겨줍니다. 넓게 잘하는 게 아니라, 좁게 잘하는 걸 옮겨 다니는 겁니다.
❌ “튜너가 신호를 세게 만들어준다”
세기를 키우는 부품이 아닙니다. 튜너가 하는 일은 조율을 맞춰 새는 손실을 줄이는 것입니다. 조율이 어긋나면 신호가 안테나 앞에서 되튕겨 나가는데, 그 되튕김을 줄이는 일이지 없던 힘을 더하는 게 아닙니다.
❌ “손을 타도 튜너가 다 복원한다”
절반만 맞습니다. 손 글에서 봤듯 손은 두 가지로 신호를 떨어뜨립니다 — 조율을 틀어놓고, 전파를 흡수합니다. 튜너가 되돌릴 수 있는 건 틀어진 조율뿐입니다. 손에 먹힌 전파는 어쩌지 못합니다.

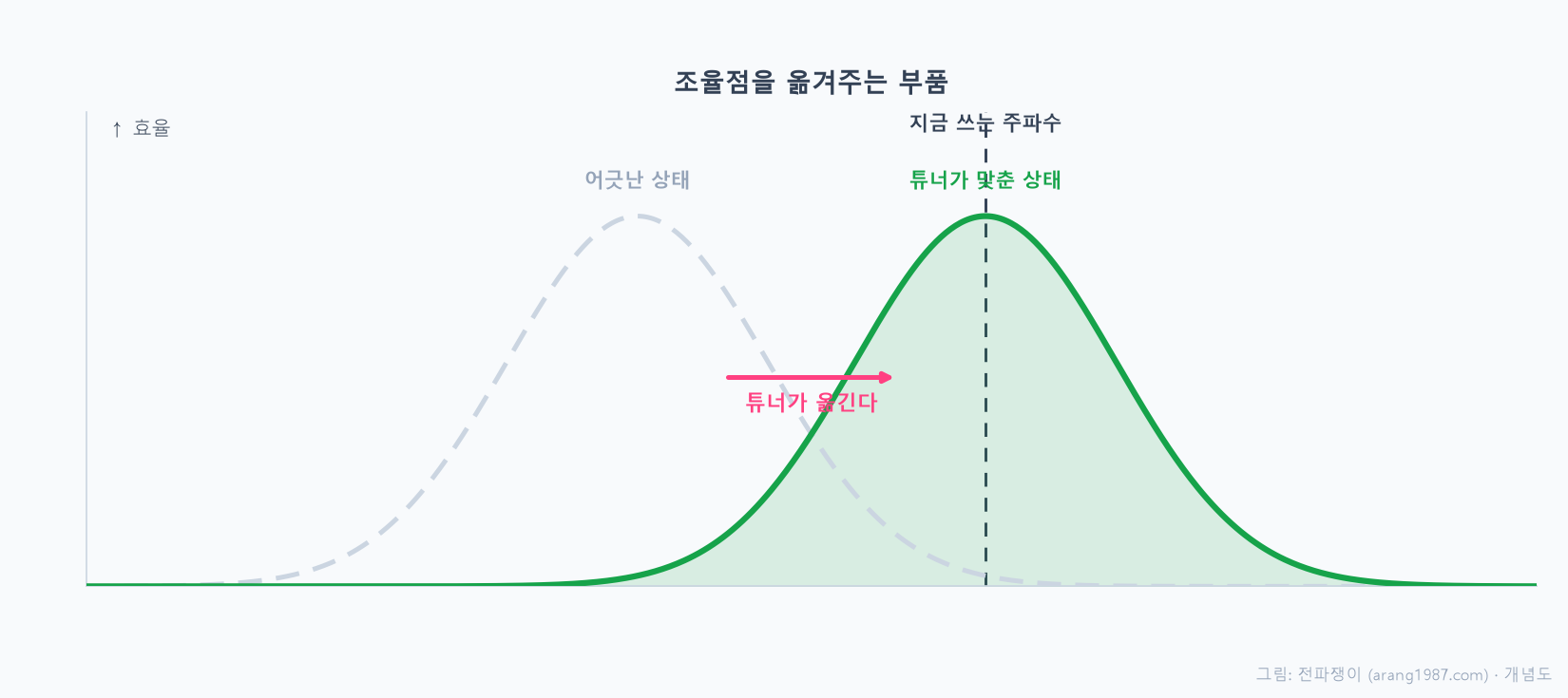

조율점을 옮겨주는 부품
안테나가 잘 잡는 지점을 그래프로 그리면 좁은 봉우리 하나가 섭니다. 이 봉우리가 폰이 쓰는 주파수에 맞으면 신호가 잘 드나들고, 어긋나면 손실이 커집니다.
튜너는 안테나에 값을 바꿀 수 있는 부품을 붙여, 이 봉우리를 좌우로 옮깁니다. 낮은 대역을 쓸 땐 봉우리를 낮은 쪽으로, 높은 대역을 쓸 땐 높은 쪽으로요. 안테나 길이는 그대로인데, 전기적으로 조율점만 옮기는 겁니다. 덕분에 고정된 안테나 하나로 여러 대역을 감당할 수 있습니다.
그리고 튜너가 하는 일은 하나가 아닙니다. 하나는 지금 본 것처럼 안테나가 잘 잡는 주파수 자리 자체를 옮기는 일이고, 다른 하나는 안테나와 회로의 아귀를 맞추는 일입니다. 앞의 것이 “길이는 고정인데 여러 대역을 쓴다”를 풀어주고, 뒤의 것은 잠시 뒤에 볼 손 타서 틀어진 걸 되맞추는 자리에서 주로 일합니다.
📐 조금 더 깊이 알고 싶다면 — 조율이 어긋나면 왜 손실이 생기나 👉 클릭하면 펼쳐집니다
안테나로 들어온(혹은 나가는) 신호는 안테나의 조율 상태가 맞아야 매끄럽게 통과합니다. 조율이 어긋나면, 신호의 일부가 통과하지 못하고 왔던 쪽으로 되튕겨 나갑니다. 이 되튕긴 만큼이 그대로 손실입니다.
물의 흐름에 비유하면, 파이프의 굵기가 갑자기 달라지는 지점에서 물이 부딪혀 일부가 되돌아 튀는 것과 비슷합니다. 굵기를 매끄럽게 이어주면 되돌이가 줄죠. 튜너가 하는 일이 이 굵기 맞추기입니다. 그래서 튜너는 신호를 세게 하는 게 아니라, 새지 않게 하는 부품입니다.
특히 낮은 대역은 안테나가 물리적으로 짧아 조율이 빠듯한데, 여기서 튜너가 조율을 맞춰주면 출력 여유가 생깁니다. 되튕겨 낭비되던 몫을 실제로 나가는 신호로 돌리는 셈이니까요.
앞에서 말한 튜너의 두 가지 일에는 부르는 이름도 따로 있습니다. 봉우리 자리를 옮기는 쪽이 어퍼처 튜너, 안테나와 회로의 아귀를 맞추는 쪽이 임피던스 튜너입니다. 붙는 자리도 다릅니다. 앞의 것은 전파를 내보내는 금속 부분에 직접 붙고, 뒤의 것은 안테나와 스위치 사이에 놓입니다. 둘 다 스위치보다 안테나 쪽에 가깝다는 뜻이기도 하죠.

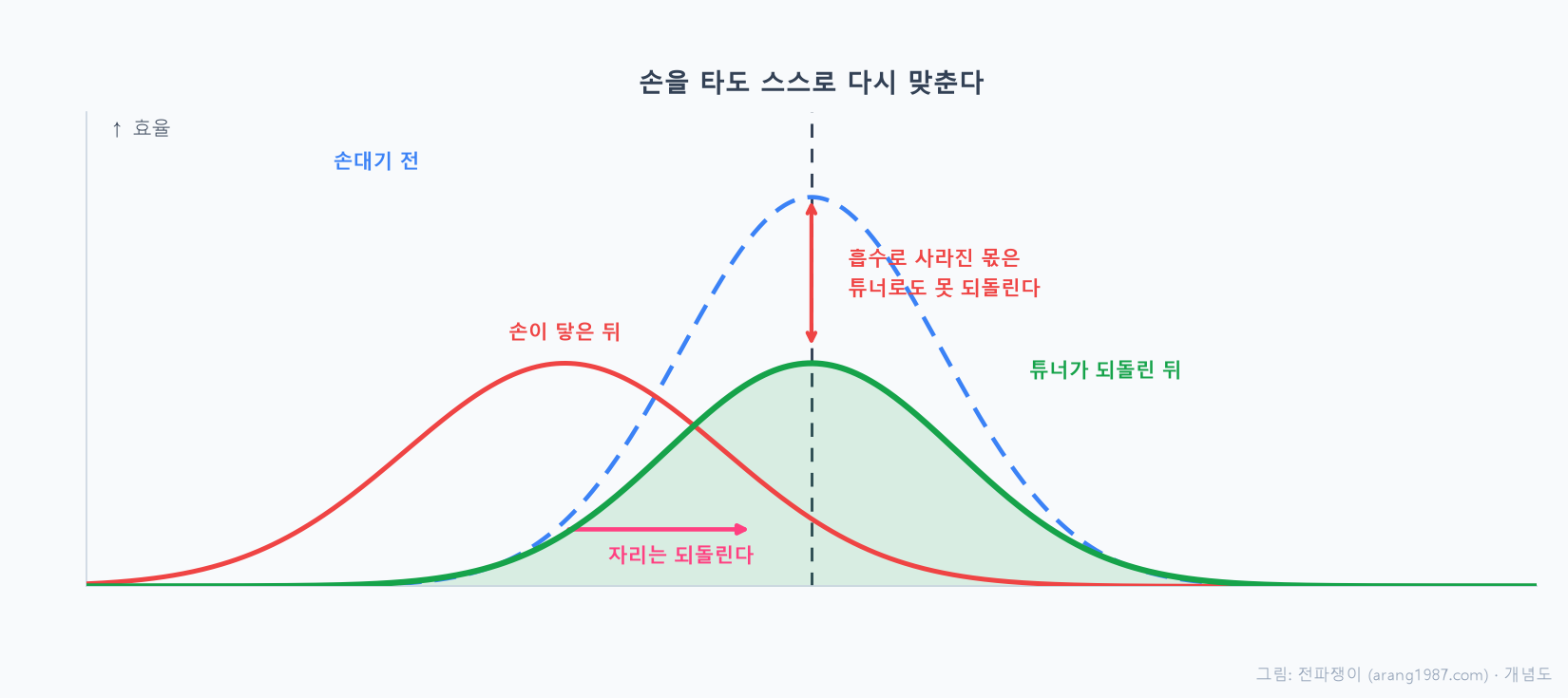

손을 타도 스스로 다시 맞춘다
튜너의 진짜 쓸모는 여기서 나옵니다. 봉우리를 정해진 자리에 놓아두는 것만이 아니라, 상황이 바뀌면 실시간으로 다시 맞추는 것입니다.
손 글에서 봤듯, 손이 안테나에 닿으면 조율점이 옆으로 밀려납니다. 튜너는 이 어긋남을 알아채 봉우리를 제자리로 되돌립니다. 손을 대도 신호가 예전만큼 크게 안 떨어지는 폰이 있다면, 이 보정이 부지런히 일하고 있는 것입니다.
어긋남을 무엇으로 알까요. 조율이 틀어지면 보낸 신호가 안테나로 다 나가지 못하고 일부가 되튕겨 돌아옵니다. 이렇게 되돌아오는 양을 재서, 그게 가장 작아지는 쪽으로 자기 값을 맞추는 방식이 있습니다. 되튕김이 줄었다는 건 조율이 다시 맞았다는 뜻이니까요. 한편 밴드마다 쓸 값을 미리 정해두고 그대로 세팅하는 방식도 있습니다. 실시간으로 재지 않는 대신 단순하죠. 손을 타는 상황처럼 그때그때 달라지는 것을 따라가야 할 때 앞쪽 방식이 힘을 씁니다.
다만 앞서 말했듯, 튜너가 되돌리는 건 조율뿐입니다. 손에 흡수되어 사라진 전파는 되돌릴 방법이 없습니다. 그래서 아무리 좋은 튜너도 손을 떼는 것만은 못 이깁니다.
📐 조금 더 깊이 알고 싶다면 — 튜너도 공짜는 아니다 👉 클릭하면 펼쳐집니다
튜너는 만능이 아닙니다. 그 자체가 신호가 지나는 길목에 놓인 부품이라, 스위치처럼 지날 때 약간의 손실이 생기고, 값을 바꾸는 부품이 센 신호에 완전히 정직하지 않으면 없던 주파수도 만들 수 있습니다. 조율을 맞춰 얻는 이득이 이 대가보다 커야 넣는 의미가 있습니다.
또 튜너가 봉우리를 옮길 수 있는 범위에도 한계가 있습니다. 안테나가 애초에 감당 못 하는 주파수까지 억지로 끌고 갈 수는 없습니다. 그래서 안테나를 어디에 어떤 형태로 두느냐가 먼저고, 튜너는 그 위에서 조율을 세밀하게 맞추는 역할입니다. 안테나가 좋아야 튜너도 산다는 뜻입니다.
그래서 알아두면 좋은 것
- 손을 대도 예전만큼 신호가 안 떨어진다면, 보정이 일하고 있는 것이다. 튜너가 틀어진 조율을 실시간으로 되맞추기 때문입니다.
- 그래도 통화가 안 되면 손을 옮기는 게 가장 확실하다. 튜너는 조율만 되돌립니다. 손에 먹힌 전파는 손을 떼야 돌아옵니다.
- 낮은 대역(멀리 가는 주파수)에서 튜너의 역할이 특히 크다. 안테나가 짧아 조율이 빠듯한 곳이라, 조율을 맞춰 얻는 출력 여유가 그만큼 값집니다.
- 두꺼운 금속 케이스나 링은 조율을 흔들 수 있다. 특히 안테나 부근을 덮는 형태라면요. 손처럼 조율점을 밀어놓는데 그 영향이 크고 계속돼서, 튜너가 감당할 범위를 넘어설 수도 있습니다. 게다가 튜너가 조율은 되돌려도 금속에 막혀 못 나간 신호까지 되살리지는 못합니다.
정리하면
안테나는 원래 좁은 대역만 잘 잡습니다. 그런데 폰은 수십 개 주파수를 다 써야 하죠. 이 모순을 푸는 부품이 안테나 튜너입니다. 고정된 안테나의 조율점(봉우리)을 필요한 주파수로 옮겨, 하나의 안테나로 여러 대역을 감당하게 합니다.
튜너는 신호를 세게 하는 게 아니라 되튕겨 새는 손실을 줄이는 부품이고, 손이 닿아 조율이 틀어지면 실시간으로 되맞춥니다. 다만 되돌리는 건 조율뿐, 흡수로 사라진 몫은 못 이깁니다. 그리고 튜너도 손실과 한계가 있어, 결국 안테나가 좋아야 튜너도 산다는 원칙 위에서 움직입니다.
이걸로 폰 안 부품 이야기를 신호의 길부터 PA, 필터, LNA, 안테나, 스위치, 튜너까지 한 바퀴 돌았습니다. 하나하나 뜯어보면 단순하지만, 이것들이 한 폰 안에서 동시에 돌아갈 때 진짜 이야기가 시작됩니다.
궁금한 통신 현상이 있으시면 문의 페이지로 보내주세요. 좋은 질문은 그대로 다음 글이 됩니다.
