폰 테두리를 손끝으로 훑어보면 가느다란 홈이 몇 군데 만져집니다. 옆면 금속이 잠깐 끊긴 것처럼 보이는 자리입니다.
장식이 아닙니다. 그 홈은 안테나를 나눠놓은 자리입니다. 그러니까 여러분이 폰을 쥘 때 손바닥이 닿는 그 금속 테두리가 안테나 그 자체입니다.
왜 하필 거기일까요. 하필 손이 가장 많이 닿는 자리인데 말입니다. 지도 글에서 시작점으로만 지나갔던 안테나 이야기를 오늘 마무리하겠습니다.
먼저 흔한 오해부터
❌ “안테나는 폰 안에 부품으로 들어 있다”
예전 폰에는 뽑아 쓰는 안테나가 달려 있었습니다. 지금은 다릅니다. 요즘 폰에서 안테나 노릇을 하는 것은 테두리 금속 자체입니다. 따로 넣은 부품이 아니라 몸체의 일부가 안테나입니다.
❌ “안테나는 클수록 잘 잡힌다”
크기는 쓰는 주파수가 정합니다. 무작정 크다고 좋은 게 아니라 그 주파수에 맞는 크기여야 합니다. 뒤에서 보겠습니다.
❌ “디자인 때문에 테두리로 갔다”
순서가 반대입니다. 안쪽에 둘 수가 없어서 테두리로 밀려난 것에 가깝습니다. 디자인이 안테나를 몰아낸 게 아니라, 안테나가 남은 자리를 찾아간 것입니다.
안테나 크기는 주파수가 정합니다
안테나는 전파의 파장에 맞는 크기일 때 제일 잘 일합니다. 그네가 제 박자에 맞춰 밀 때만 크게 흔들리는 것과 같은 이야기입니다. 필터 글에서 본 공진이 여기서도 나옵니다.
그런데 주파수가 낮을수록 파장이 깁니다. 그래서 낮은 대역을 쓰려면 안테나도 커야 합니다.
낮은 대역 쪽을 보시면 10cm가 넘습니다. 폰 세로 길이가 15cm 남짓이니, 한 변을 거의 다 써야 하는 크기입니다.
이게 안테나 설계가 어려운 첫 번째 이유입니다. 높은 대역은 2cm 정도면 되지만, 낮은 대역은 폰 크기와 정면으로 부딪칩니다. 그런데 낮은 대역은 멀리 가고 벽을 잘 통과해서 포기할 수 없는 대역입니다.
📐 조금 더 깊이 알고 싶다면 — 자리에 안 맞는 안테나를 어떻게 쓰나 👉 클릭하면 펼쳐집니다
안테나에 필요한 길이는 쓰는 주파수의 파장이 정합니다. 가장 단순한 형태를 기준으로 하면 대략 파장의 4분의 1인데, 낮은 대역이 10cm 남짓 필요하다는 계산이 여기서 나옵니다. 실제 폰 안테나는 이보다 복잡한 구조를 써서 길이를 줄이지만, 출발점이 되는 크기는 여전히 파장이 정합니다.
길이를 줄이는 방법 중 하나가 기판을 함께 쓰는 것입니다. 짧은 금속 조각 하나만으로는 낮은 대역을 감당하기 어렵습니다. 그래서 그 조각이 기판 바닥의 넓은 금속판까지 함께 끌어들여 신호를 내보내는 일에 참여시킵니다. 안테나가 테두리에 걸린 작은 부분만이 아니라, 사실상 폰 몸체 상당 부분이 함께 일하는 셈입니다.
그래서 본문에서 “안쪽은 막혀 있다”고 한 것과 부딪히지 않습니다. 금속 사이에 파묻히면 갇히지만, 금속의 가장자리에 서면 그 금속을 함께 쓸 수 있습니다. 테두리가 답인 이유가 여기 하나 더 있습니다.
폰에는 그만한 자리가 없습니다. 그래서 두 가지를 합니다.
하나는 테두리를 통째로 쓰는 것입니다. 한 변을 길게 확보하고, 그 금속 띠를 안테나로 씁니다. 테두리에 홈을 내서 구간을 나누면 각 구간이 서로 다른 안테나가 됩니다. 그 홈이 여러분이 만지는 그 홈입니다.
다른 하나는 전기적으로 길이를 맞춰주는 것입니다. 실제 길이는 짧아도, 부품을 붙여 안테나가 느끼는 길이를 바꿀 수 있습니다. 직구폰 글에서 잠깐 지나간 안테나 튜너가 이 일을 합니다. 밴드를 바꿀 때마다 그 밴드에 맞게 조율해주는 셈입니다. 이 부품이 무엇을 보고 어떻게 조율하는지는 따로 한 편에서 제대로 풀겠습니다.
다만 이건 공짜가 아닙니다. 억지로 맞춘 안테나는 제 크기를 갖춘 안테나만큼 효율이 나오지 않습니다. 그래서 지도 글에서 말했듯, 낮은 대역에서는 출력 쪽에서 조금 더 여유를 잡기도 합니다. 안테나에서 손해 본 만큼을 다른 데서 메우는 것입니다.
안쪽은 이미 막혀 있습니다
크기 문제를 풀었다 해도 어디에 둘 것인가가 남습니다.
폰 안쪽은 거의 금속입니다. 기판도, 배터리도, 화면 뒤쪽도 그렇습니다. 그리고 전파는 금속을 지나가지 못합니다. 엘리베이터 글에서 본 그 원리가 폰 안에서도 그대로 작동합니다.
그래서 안테나를 금속 사이에 깊숙이 묻으면 바깥으로 나갈 길이 없습니다. 신호가 나가지도 들어오지도 못합니다.
다만 금속이 방해만 하는 것은 아닙니다. 안테나를 금속 몸체의 가장자리에 두면 이야기가 달라집니다. 그때는 그 금속이 안테나를 가두는 대신 함께 신호를 내보내는 쪽으로 일합니다. 헷갈리기 쉬운 대목이라 아래 심화 블록에서 따로 짚겠습니다.
그래서 안테나는 바깥으로, 가장자리로 밀려납니다. 금속 몸체에서 가장 자유로운 자리가 테두리이기 때문입니다. 게다가 테두리는 길게 뻗어 있어서 앞에서 본 길이 문제까지 함께 풀어줍니다.
그러니 테두리는 타협의 결과가 아니라 거의 유일한 답에 가깝습니다.
그런데 하필 손이 닿습니다

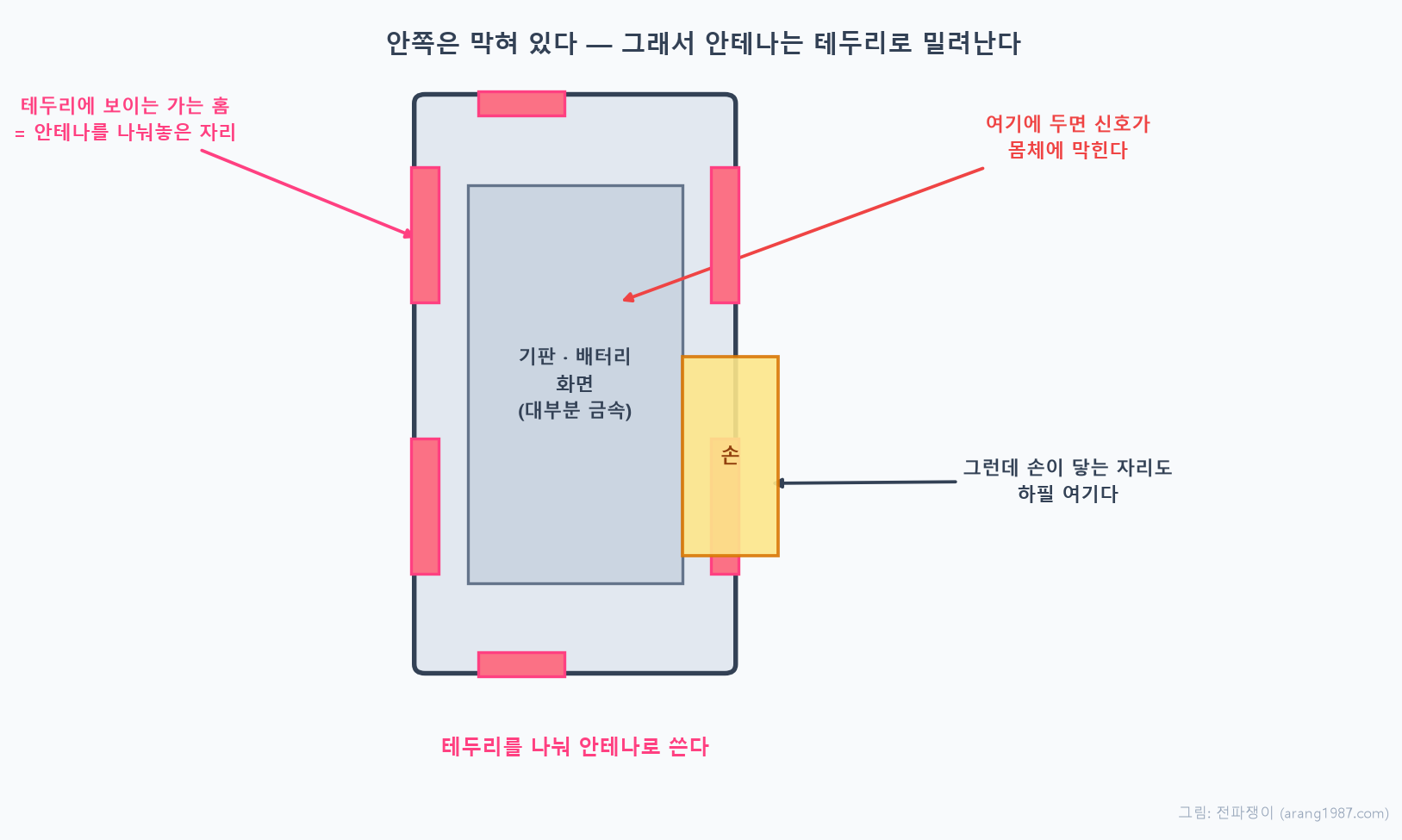

문제는 여기서 생깁니다. 우리가 폰을 쥐는 방식은 테두리를 감싸는 것입니다. 안테나가 있는 바로 그 자리입니다.
사람 몸은 전파를 흡수합니다. 손이 안테나를 덮으면 나가야 할 신호가 손에 먹히고, 들어와야 할 신호도 줄어듭니다. 손으로 쥐면 신호가 나빠지는 글에서 다룬 이야기입니다.
그래서 설계는 손이 어디를 잡는지까지 따집니다. 안테나 구간을 여러 개로 나누는 이유 중 하나가 이것입니다. 한 구간이 손에 덮여도 다른 구간이 살아 있게 하려는 것입니다.
📐 조금 더 깊이 알고 싶다면 — 작게 만들수록 좁아진다 👉 클릭하면 펼쳐집니다
안테나에는 피하기 어려운 성질이 하나 있습니다. 작게 만들수록 쓸 수 있는 주파수 범위가 좁아진다는 것입니다.
넓은 범위를 감당하려면 그만한 덩치가 필요합니다. 덩치를 줄이면 좁은 자리에서만 제대로 일합니다. 이건 설계를 잘하고 못하고의 문제가 아니라 물리적으로 정해진 한계에 가깝습니다.
폰은 이 한계를 두 가지로 넘깁니다. 하나는 앞에서 본 튜너입니다. 좁은 범위를 필요한 자리로 옮겨가며 쓰는 방식입니다. 다른 하나는 안테나를 여러 개 두는 것입니다.
요즘 폰에는 안테나가 여러 개 들어 있습니다. 폰마다 신호가 다른 이유에서 본 것처럼 같은 신호를 두 군데서 받아 좋은 쪽을 쓰는 방식도 있고, 대역을 나눠 맡기도 합니다. 그런데 안테나가 늘면 서로 가까이 놓이는 문제가 따라옵니다. 너무 붙으면 두 안테나가 사실상 같은 것을 보게 되어, 개수를 늘린 만큼의 이득이 나오지 않습니다. 여러 개를 두는 값어치는 서로 다른 것을 볼 때 나오기 때문입니다.
그래서 밴드를 하나 더 넣는 일에서 본 자리 싸움이 여기서도 똑같이 벌어집니다. 좁은 테두리를 나눠 쓰면서, 서로 방해하지 않을 만큼은 떨어뜨려야 합니다.
그래서 우리가 할 수 있는 일
- 통화할 때 테두리 아래쪽을 감싸 쥐지 않는다. 폰을 쥐는 자세를 조금만 바꿔도 안테나가 덮이는 정도가 달라집니다. 손가락 끝으로 가볍게 쥐는 편이 낫습니다.
- 신호가 약한 곳에서는 자세를 먼저 바꿔본다. 자리를 옮기기 전에 쥐는 손을 바꾸는 것만으로 달라지는 경우가 있습니다. 덮인 안테나가 풀리기 때문입니다.
- 금속 재질 액세서리는 테두리를 피해서 붙인다. 뒷면 가운데는 그나마 낫지만, 테두리를 감싸는 형태는 안테나를 직접 덮습니다.
- 테두리 홈이 유독 지저분하면 닦아준다. 그 홈은 안테나 구간을 나눠놓기 위한 자리입니다. 금속 가루나 젖은 때처럼 전기가 통하는 이물질이 끼어 구간이 이어지면 특성이 틀어질 수 있습니다. 자주 있는 일은 아니지만, 닦아주는 정도는 해될 게 없습니다.
- 신호 막대만 보고 판단하지 않는다. 화면 맨 위 안테나 표시는 받은 세기만 보여줍니다. 지금 어느 안테나가 일하고 있는지는 알려주지 않습니다.
정리하면
폰 테두리의 가는 홈은 안테나를 나눠놓은 자리입니다. 그 금속 띠가 안테나이고, 홈은 구간을 가르는 경계입니다.
안테나가 거기로 간 이유는 두 가지입니다. 낮은 대역이 요구하는 길이를 확보할 수 있는 곳이 테두리이고, 폰 안쪽은 금속으로 막혀 안테나가 제 일을 할 수 없기 때문입니다.
그리고 하필 그 자리가 손이 닿는 자리입니다. 이건 설계가 못해서가 아니라 물리적으로 남은 자리가 거기뿐이라서 그렇습니다. 그래서 구간을 나누고, 여러 개를 두고, 서로 방해하지 않을 만큼 떨어뜨리는 자리 싸움이 벌어집니다.
이걸로 신호가 지나가는 큰 줄기는 다 지났습니다. 전체 지도에서 시작해 PA, 필터와 듀플렉서, LNA, 그리고 오늘 안테나까지 왔습니다. 오늘 잠깐 이름만 나온 안테나 스위치와 튜너는 각각 따로 한 편씩 다루겠습니다.
다음 글에서는 방향을 바꿔보겠습니다. 지금까지는 신호를 잘 주고받는 이야기였습니다. 그런데 폰 안에는 그 신호에 방해받는 부품들도 함께 들어 있습니다. 신호를 세게 보내면 폰 안이 시끄러워지는 이야기, 그러니까 잘 터지게 만드는 일과 폰이 잘 동작하게 만드는 일이 서로 부딪치는 지점을 다루겠습니다.
