지난 글에서는 이어폰 줄이 의도치 않은 안테나가 되는 이야기를 했습니다. 공중으로 오가는 경로였죠. 그런데 폰에 꽂는 선에는 또 하나의 길이 있습니다. 공중이 아니라 선 자체를 타고 흐르는 길입니다.
충전 케이블을 꽂았더니 통화가 답답해지고, 차에서 USB를 연결하니 신호가 흔들린 적 있으신가요. 케이블을 바꿨더니 괜찮아진 적은요. 선을 꽂는 순간 폰의 전기적 경계가 밖으로 늘어납니다.
먼저, 흔한 오해 세 가지부터 정리하겠습니다
❌ “싸구려 케이블이라서 그렇다”
절반만 맞습니다. 차폐가 부실한 케이블이 불리한 건 사실이지만, 좋은 케이블이라고 이 경로가 사라지지는 않습니다. 선이 붙어 있다는 조건 자체가 변수이기 때문입니다. 비싼 케이블에서도 조합에 따라 문제가 생깁니다.
❌ “케이블이 전파를 가로막는다”
가로막는 게 아니라 길을 하나 더 내주는 것입니다. 케이블은 벽이 아니라 통로입니다. 밖의 잡음이 들어오는 통로이면서, 동시에 내 신호가 새어 나가는 통로이기도 합니다. 양방향입니다.
❌ “폰이 문제이거나 충전기가 문제다”
둘 다 각자 규격을 만족할 수 있습니다. 충전 중 통화 글에서 말했듯, 문제는 한 판 위에서 동시에 동작할 때 생깁니다. 폰도 정상이고 충전기도 정상인데, 그 둘을 선으로 이어놓으면 안 나오는 조합이 있습니다.
진짜 원인 — 선이 폰의 접지를 밖으로 늘린다
출력 줄다리기 글에서 방해가 오가는 길을 둘로 갈랐습니다. 하나는 공중이고, 다른 하나는 전원과 접지였죠. 이어폰 이야기가 주로 공중 쪽이었다면, 이번은 두 번째 길입니다.
폰 안에서 접지는 모든 부품이 함께 딛고 서 있는 바닥입니다. 설계할 때 이 바닥을 어떻게 깔지가 큰 일이고, 그래서 신호의 길 글에서 기판을 여러 층으로 쌓아 서로 떨어뜨린다는 이야기를 했습니다. 폰 안에서는 이 바닥을 제 손으로 관리할 수 있습니다.
그런데 케이블을 꽂으면 사정이 달라집니다. 그 바닥이 선을 타고 폰 밖으로 뻗어 나갑니다. 충전기까지, 자동차까지, 노트북까지요. 제가 관리할 수 있는 범위를 넘어선 곳까지 바닥이 이어지는 겁니다.

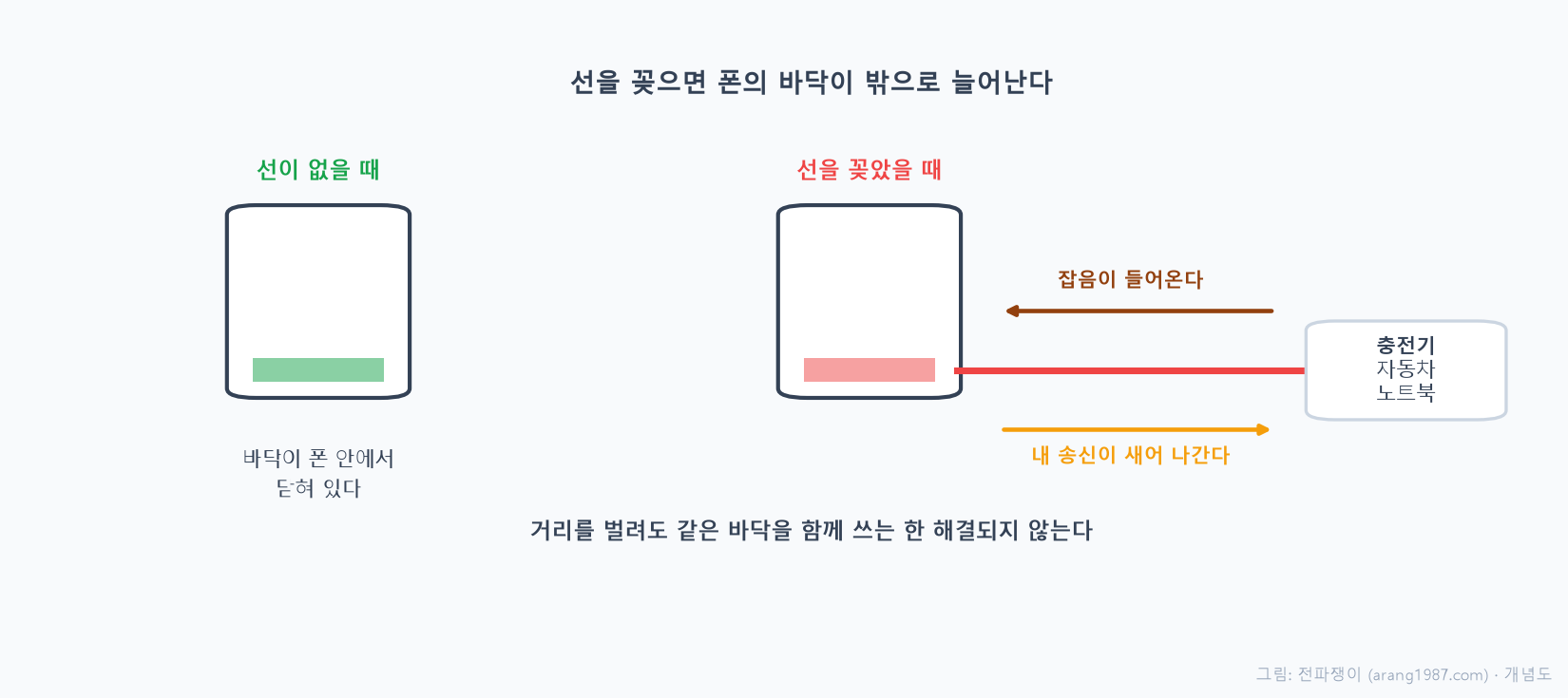

선을 꽂으면 폰의 바닥이 밖으로 늘어난다. 관리 범위를 벗어난 곳까지 이어진다.
그러면 두 방향으로 문제가 생깁니다.
들어오는 쪽. 선 반대편에 있는 것들이 내는 잡음이 이 바닥을 타고 폰 안으로 들어옵니다. 충전기의 스위칭 잡음이 대표적이고, 자동차라면 그 안의 온갖 전자 장치가 후보가 됩니다. 그 잡음 중 일부가 하필 내가 쓰는 수신 대역 자리에 떨어지면 그 밴드가 나빠집니다.
나가는 쪽. 통화 중이라면 폰은 강하게 송신하고 있습니다. 그 신호가 선을 타고 밖으로 흘러나가면, 이번엔 선 자체가 방사체가 됩니다. 이어폰 줄에서 본 것과 같은 일이 충전 케이블에서도 벌어지는 겁니다. 나갔던 신호가 다시 폰의 다른 곳으로 돌아 들어오기도 합니다.
그리고 여기에 한 겹이 더 있습니다. 안테나 글에서 봤듯, 낮은 대역에서는 기판 바닥 자체가 신호를 내보내는 일에 함께 참여합니다. 그런데 그 바닥이 케이블로 밖까지 늘어나면, 안테나가 딛고 선 땅이 달라지는 셈입니다. 잡음이 오가는 문제를 넘어 안테나의 성질 자체가 바뀝니다. 선을 꽂았을 때와 뺐을 때 통화가 다른 이유 중 가장 근본적인 것이 이것입니다.
📐 조금 더 깊이 알고 싶다면 — 왜 거리를 벌려도 해결되지 않나 👉 클릭하면 펼쳐집니다
공중으로 오는 방해에는 익숙한 대책이 있습니다. 떨어뜨리거나 가림막을 대는 것이죠. 거리가 멀어지면 확실히 약해집니다.
그런데 전원과 접지를 타고 오는 방해는 다릅니다. 같은 바닥을 함께 쓰고 있으면 거리는 의미가 없습니다. 아무리 멀리 떨어뜨려도 결국 같은 선으로 이어져 있으니까요. 두 부품이 공유하는 그 경로에서 서로 영향을 주고받습니다.
그래서 대책의 성격도 달라집니다. 떼어놓는 게 아니라 흐름을 갈라주거나 걸러내야 합니다. 잡음이 들어올 만한 길목에 걸러내는 부품을 넣고, 바닥을 어떻게 나눠 깔지를 다시 봅니다. 이게 배선 설계에서 손이 많이 가는 대목입니다.
케이블이 붙으면 여기에 변수가 하나 더 얹힙니다. 선의 길이도, 차폐 상태도, 반대편에 무엇이 붙었는지도 제가 정할 수 없습니다. 사용자가 정하죠. 그래서 이 문제는 “완벽히 없앤다”가 아니라 “어떤 조합에서도 쓸 만한 수준을 지킨다”로 접근합니다.
그래서 케이블마다 결과가 다르다
같은 폰인데 케이블에 따라 통화가 다르다면, 우연이 아닙니다. 몇 가지가 겹칩니다.
차폐가 있느냐. 선 바깥을 금속으로 감싼 케이블은 잡음이 오가는 것을 상당히 줄여줍니다. 값싼 케이블은 이 감싸기가 부실하거나 아예 없습니다.
길이가 얼마나 되느냐. 이어폰 줄과 같은 이야기입니다. 선의 길이는 어느 주파수에서 잘 주고받을지를 정합니다. 짧은 케이블과 긴 케이블은 다른 대역에서 문제를 일으킵니다.
반대편에 무엇이 붙었느냐. 벽에 꽂은 충전기냐, 보조배터리냐, 자동차냐, 노트북이냐에 따라 잡음의 성격이 완전히 달라집니다. 충전기마다 다른 이유가 여기서도 그대로 적용됩니다.

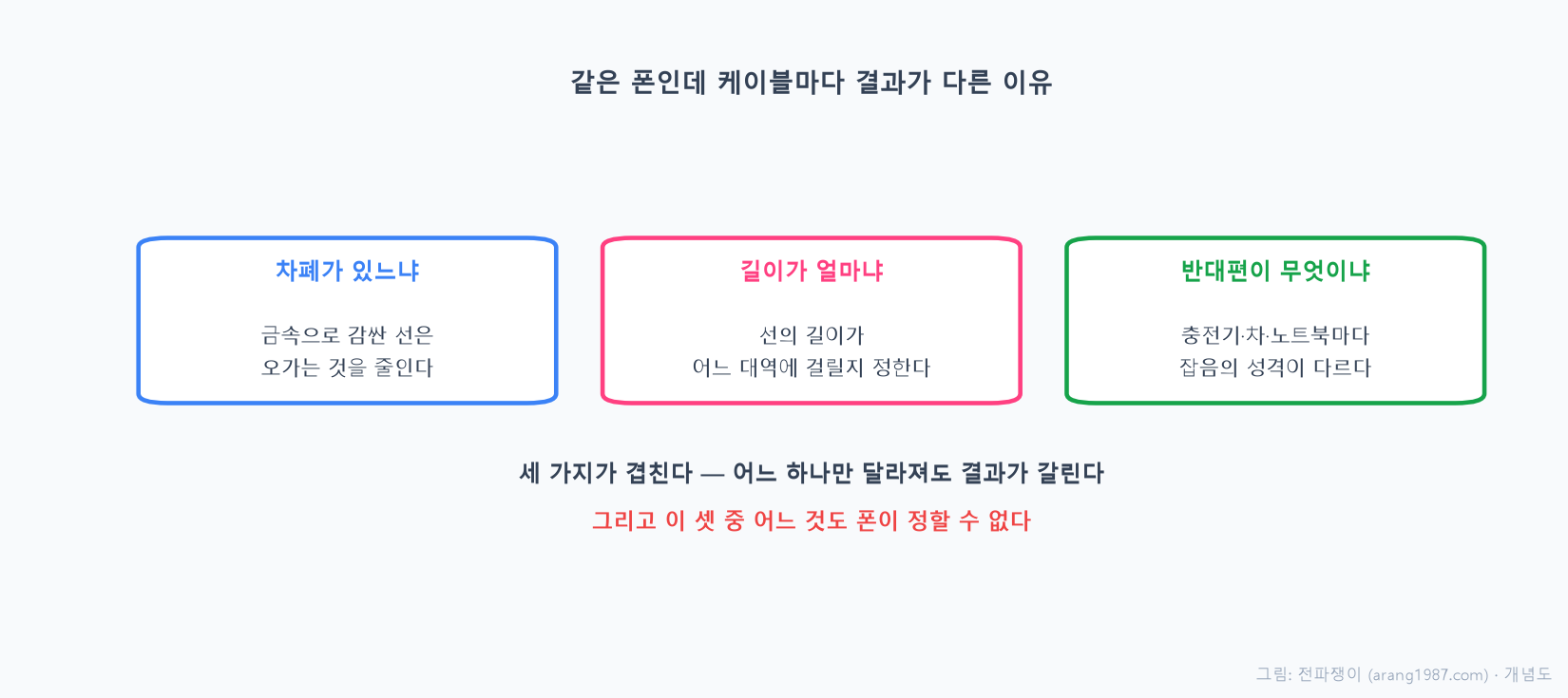

세 변수가 겹친다. 어느 하나만 달라져도 결과가 갈린다.
📐 조금 더 깊이 알고 싶다면 — 개발할 때는 이걸 어떻게 확인하나 👉 클릭하면 펼쳐집니다
디센스 글에서 이 문제는 실제 완제품, 실제 배선, 실제 동작 조건에서만 재현된다고 했습니다. 케이블이 붙는 상황은 그 대표적인 예입니다.
그래서 아무것도 안 꽂은 상태에서 성능이 잘 나온다고 끝이 아닙니다. 선을 물린 상태를 따로 놓고 확인합니다. 충전하면서, 데이터를 주고받으면서, 이어폰을 꽂은 채로 각 밴드가 쓸 만한 성능을 내는지 봅니다.
여기서 경우의 수가 또 불어납니다. 밴드마다 봐야 하고, 꽂는 것마다 봐야 하고, 동시에 여러 개를 꽂은 경우도 있습니다. 폴더블 글에서 상태가 늘면 확인할 조합이 곱절이 된다고 했는데, 케이블도 같은 방식으로 곱해집니다.
그리고 문제가 나오면 범인이 어디인지부터 좁혀야 합니다. 선을 타고 들어온 것인지, 공중으로 온 것인지, 아니면 둘 다인지요. 케이블을 바꿔보고, 길이를 바꿔보고, 반대편 기기를 바꿔보면서 갈라냅니다. 부품 하나를 열어보는 게 아니라 조합을 하나씩 지워가는 방식입니다.
그래서 우리가 할 수 있는 일
- 중요한 통화 중에는 케이블을 잠깐 뽑는다. 가장 확실합니다. 선이 없으면 이 경로 자체가 사라집니다.
- 케이블을 바꿔본다. 특정 케이블에서만 유독 그렇다면 그 케이블의 차폐가 부실한 것일 수 있습니다. 다른 것으로 바꿔 비교해보세요.
- 차에서는 거치 위치를 옮겨본다. 케이블이 폰 주위로 감겨 있으면 더 불리합니다. 선이 안테나 근처를 지나가지 않게 정리하는 것만으로 나아지기도 합니다.
- 신호가 약한 곳에서 더 잘 생긴다. 지하주차장이나 외곽처럼 신호가 약한 곳에서는 폰이 출력을 최대로 올립니다. 나가는 쪽이 세지니 그만큼 영향도 커집니다.
- 무선 충전도 만능은 아니다. 선은 없지만 코일이 강하게 동작하고 열도 더 납니다. 조건이 다를 뿐 방해 요소가 사라지는 건 아닙니다.
정리하면
케이블을 꽂는다는 것은 폰의 전기적 바닥을 밖으로 늘리는 일입니다. 그 순간 잡음이 오가는 길이 하나 열립니다. 밖의 잡음이 들어오고, 내 송신이 새어 나갑니다. 공중으로 오는 방해와 달리 거리를 벌려서는 해결되지 않아, 흐름을 갈라주고 걸러내는 방식으로 다뤄야 합니다.
여기까지 보면 디센스가 일어나는 통로가 하나가 아니라는 게 보입니다. 카메라가 내 수신을 치기도 하고, 꽂은 줄이 통로가 되기도 하고, 이번처럼 선을 타고 오가기도 합니다. 경로는 다르지만 공통점이 하나 있습니다. 부품 하나만 봐서는 보이지 않는다는 것입니다.
각 부품은 저마다 규격을 만족합니다. 그런데 다 붙여놓고 동시에 돌리면 안 나옵니다. 그걸 찾아내 조율하는 일이, 완제품 전체를 놓고 보는 자리에서 하는 일입니다.
다음 글에서는 방해의 방향이 반대로 바뀌는 경우를 다뤄보겠습니다. 지금까지는 무언가가 내 통신을 방해하는 이야기였다면, 이번엔 내 통신이 GPS를 방해하는 경우입니다.
궁금한 통신 현상이 있으시면 문의 페이지로 보내주세요. 좋은 질문은 그대로 다음 글이 됩니다.
